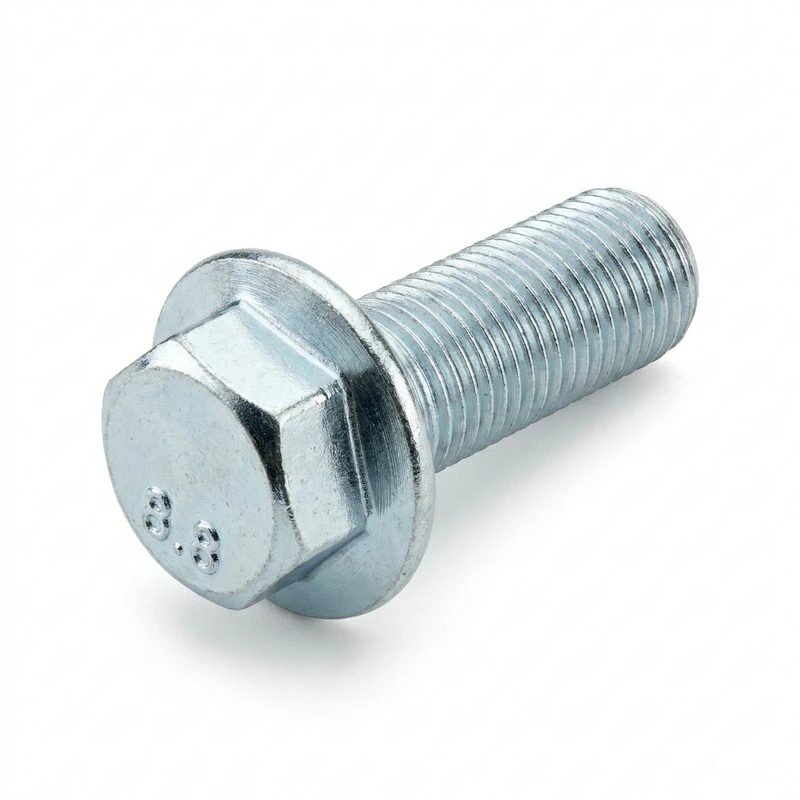

Äärikupea polt

Äärikupea polt

Materjal: süsinikteras (10B21, 10B22), legeerteras (4340)
Hinne: 8. klass, 10. klass
Pea tüüp: kuuskantäärik, raske äärik, DIN 6921
Niit: meetriline (M5–M24), keiserlik (3/16"–1")
Kasutusala: autod, masinad, konstruktsiooniühendused
Küsi pakkumist

Toote parameetrid



Üksus Spetsifikatsioon
Materjal Süsinikteras (10B21, 10B22), legeerteras (4340)
Hinne 8. klass, 10. klass
Pea tüüp Kuuskantäärik, raske äärik, DIN 6921
Niit Meetriline (M5–M24), Imperial (3/16"–1")
Rakendus Autod, masinad, konstruktsiooniühendused
MOQ 50 tk



kirjeldus

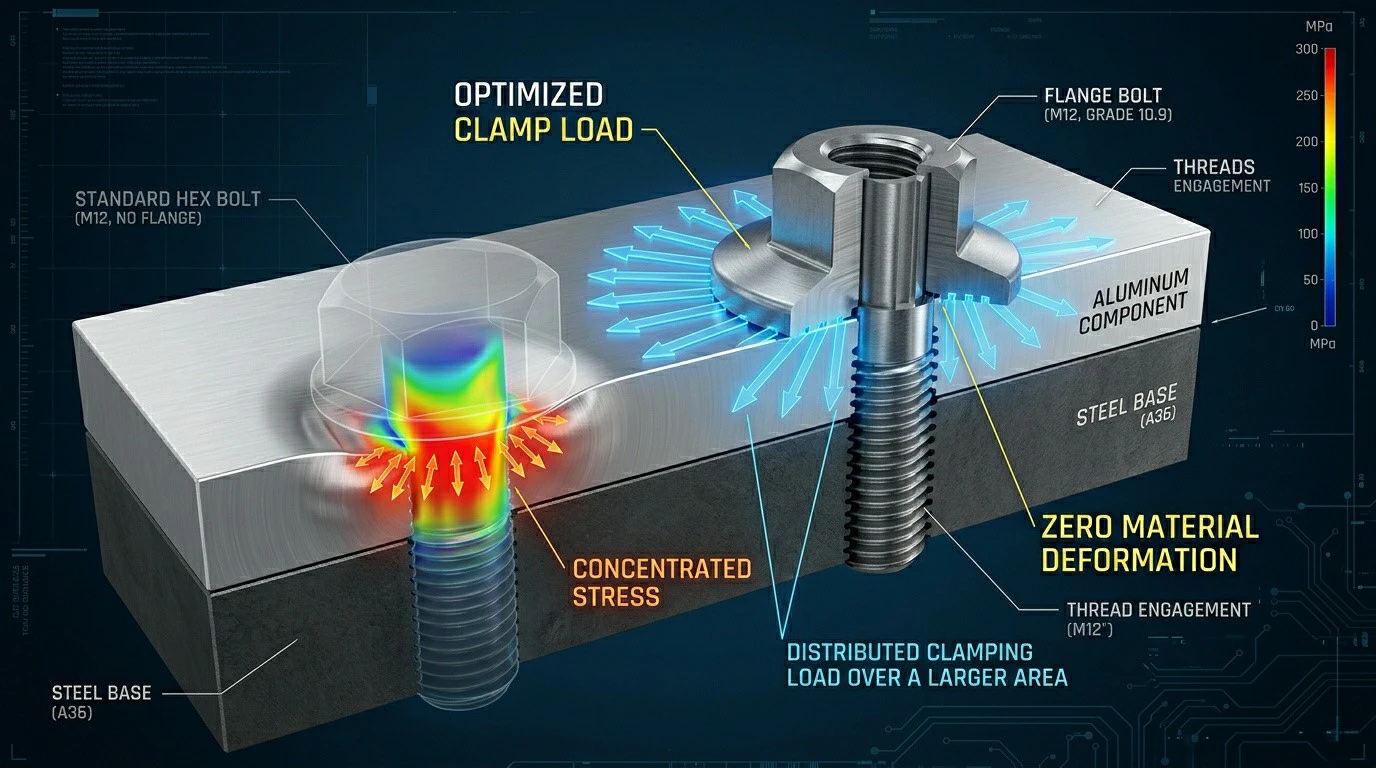

Äärikupeaga poldid ühendavad ääriku laagriala kuuskantpeaga juhtimismugavusega - pea all olev äärik jaotab kinnituskoormuse suuremale alale kui tavaline kuuskantpeaga polt, vähendades liitepinna kahjustamise ohtu ja tagades parema vastupidavuse vibratsiooni lõdvenemisele. Pea all olev äärik tagab suurema kandepinna, mis ei lase poldil läbi liitematerjali tõmmata - see on eriti oluline autotööstuses, kus ühenduspind võib olla pehmemast materjalist, nagu alumiinium või plast. Integreeritud äärik välistab ka seibi, mida vajaks standardse kuuskantpeaga polt, vähendades osade arvu ja monteerimisaega . 10B21 ja 10B22 boorterasest käepide 8. klassi rakendused - hea tugevus koos hea töödeldavuse ja kuluefektiivsusega. 4340 legeerteras tagab suurema tugevuse klassi 10 rakendustes, kus on vaja suuremat kinnitusjõudu. Ääriku läbimõõt ja paksus on standarditud vastavalt standardile DIN 6921 või ASME B18.2.3 -, standardmõõtmed tagavad vahetatavuse teiste tootjate äärikupeaga poltidega.
product-1376-768



Kus kandepind tegelikult oluline on



Rattarummu kinnitus: äärik takistab poldi tõmbumist alumiiniumrummu sisse, kui rattamutreid keerate. Käigukasti korpus: äärik takistab poldi tõmbamist läbi stantsitud teraskorpuse. Mootori kinnitus: pehmemad materjalid poldipea all vajavad täiendavat laagriala, et jaotada klambri koormust ilma deformeerumiseta. Kui teie vuugi materjal on teras ja klambri koormus on tagasihoidlik, võib tavaline kuuskantpolt sobida - äärikupeaga polt teenib oma kulu, kui liitematerjal on piiranguks.

product-1376-768



KKK



Q1: MOQ?

A1: 50 tükki standardsete äärikupeaga poltide jaoks.

Q2: hinded on saadaval?

A2: 8. klass (10B21/10B22) ja 10. klass (4340).

Q3: materjalid?

A3: 10B21, 10B22 süsinikterasest . 4340 legeerteras klassi 10 jaoks.

Q4: standardid?

A4: DIN 6921 meetrika jaoks. ASME B18.2.3 imperial.

Q5: rakendused?

A5: autod, masinad, ehitus - kõikjal, kus suurem kandepind aitab.

Q6: kohandatud konfiguratsioonid?

A6: Jah. Kohandatud pikkused ja keerme spetsifikatsioonid.



Kvaliteet on täppistootmises{0}}vaieldamatu. Iga komponent läbib igas tootmisetapis põhjaliku kontrolli.

  • IATF 16949- Autode kvaliteedijuhtimissüsteem ohutus{1}}kriitiliste komponentide jaoks
  • PPAP / PPF- Tootmisosa kinnitamise protsessi dokumentatsioon on saadaval nõudmisel
  • AIAG põhitööriistad- APQP, FMEA, SPC ja MSA dokumentatsioon nõudmisel
  • Passiveerimine / elektropoleerimine- ASTM A967 korrosioonikindluse protseduurid
  • Materjali jälgitavus- Soojusarvu jälgimine toorainest valmis osani



Alates toorainest kuni valmistooteni on iga samm kontrollitud ja dokumenteeritud:

  • Materjali ettevalmistamine- Materjalisertifikaadiga leht, plaat või pressitud profiil
  • Vormimine / lõikamine- Laserlõikamine, CNC-stantsimine või vormi järgi painutamine
  • Keevitamine / Liitmine- TIG/MIG-keevitus või mehaaniline kinnitus konstruktsiooni järgi
  • Mehaaniline töötlemine- CNC freesimine/treimine töödeldud detailide ja keermestatud aukude jaoks
  • Pinnatöötlus- Anodeerimine, pulbervärvimine, passiveerimine või poleerimine
  • Kokkupanek- Riistvara sisestamine, tihendi paigaldamine või{1}}alakoost vastavalt vajadusele
  • Ülevaatus ja testimine- Sobivuse-kontroll, hüpoteegi testimine ja visuaalne kontroll
  • Puhastamine ja pakendamine- Rasvaärastus- ja kaitsevahust pakend
